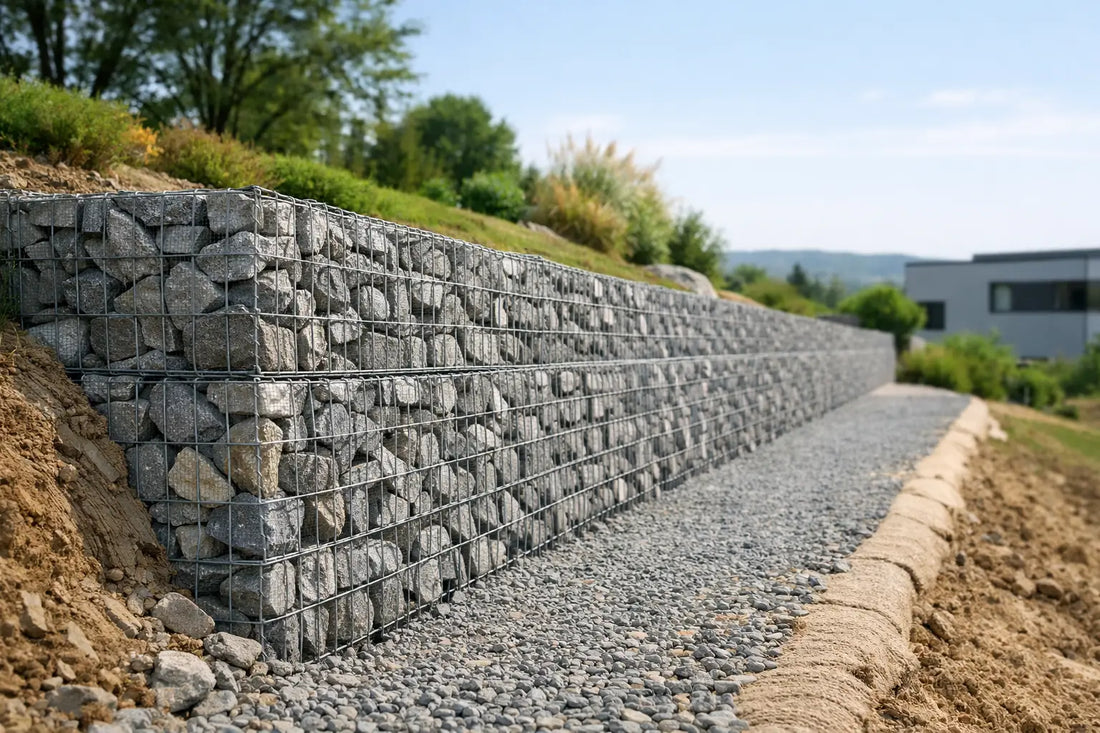

Een gabion-steunmuur op de juiste manier ontwerpen

Een terrein dat afloopt naar het terras, een pad dat verstevigd moet worden, of een talud dat na elke hevige regenbui wegzakt: een gabion-keermuur dient een concreet doel. Hij houdt de grond tegen en laat tegelijkertijd water door de stenen vulling wegstromen. Een gabion is echter niet zomaar een met stenen gevulde metalen mand. Om ervoor te zorgen dat hij jarenlang stabiel blijft, moeten de afmetingen, de plaatsing en de afwatering als een samenhangend systeem worden ontworpen.

Het juiste uitgangspunt is daarom niet de kleur van de stenen. Bepalend zijn de te ondersteunen hoogte, de bodemgesteldheid en de belastingen boven de muur. Met een doordacht ontwerp ontstaat een duurzame, individueel aanpasbare constructie van natuursteen, die aanzienlijk eenvoudiger te monteren is dan een gemetselde steunmuur.

Waarom kiezen voor een gabion-steunmuur?

Het grootste voordeel van een gabion is de waterdoorlatendheid. In tegenstelling tot een gesloten betonnen muur vormt een gabion geen ondoordringbare barrière waarachter water zich kan ophopen. Het water stroomt door de openingen tussen de stenen, waardoor de hydrostatische druk op de constructie wordt verminderd.

Ook het hoge eigen gewicht draagt bij aan de werking van de gabion. Nadat deze met natuursteen is gevuld, vormt hij een stabiele massa die de druk van de grond opvangt. Zijn zekere mate van flexibiliteit is een bijkomend voordeel: lichte grondbewegingen worden beter opgevangen dan bij een starre constructie, die daardoor scheuren zou kunnen vertonen.

Het visuele effect verandert volledig afhankelijk van de gekozen steenvulling. Lichte stenen zorgen in de buurt van een terras voor een moderne, strakke lijn. Donkere stenen of een mix van stenen in warme tinten passen beter in een natuurrijke tuin. De schanskorven kunnen bovendien worden gerangschikt in de vorm van trapsgewijze opstellingen, padomranding of verschillende terreinniveaus, in plaats van één doorlopende muur te vormen.

Deze oplossing kent echter ook haar beperkingen. Een gabionmuur vereist meer diepte dan een betonnen muur. Er moet daarom voldoende ruimte op het perceel aanwezig zijn, met name bij grotere hoogtes. Als een hoge talud moet worden ondersteund of een gebied met voertuigverkeer moet worden beveiligd, is een deskundig statisch ontwerp onontbeerlijk.

De vier cruciale punten voor stabiliteit

1. Hoogte en breedte van de basis

Hoe meer grond een muur moet tegenhouden, hoe breder de fundering moet zijn. Bij kleinere tuinprojecten kan een lage en voldoende diepe constructie, in combinatie met een zorgvuldig voorbereide ondergrond, zeer stabiel zijn. Deze regel mag echter nooit zonder berekening worden toegepast op hoge keermuren.

De gronddruk neemt aanzienlijk toe naarmate de hoogte toeneemt. Ook de vorm en de aard van het terrein spelen een belangrijke rol: een hellende talud, vochtige leemgrond of een gebied met veel oppervlaktewater vereisen meer voorzichtigheid dan een vlakke, droge en verdichte bodem. De rijen schanskorven kunnen lichtjes naar achteren verspringend worden opgesteld, zodat er treden ontstaan. Deze opstelling verbetert de stabiliteit en creëert tegelijkertijd interessante beplantingsvlakken.

2. Een vlakke, draagkrachtige en vorstbestendige ondergrond

De ondergrond onder de gabion moet stabiel, vlak en zorgvuldig verdicht zijn. Bij veel tuinprojecten vormt een verdichte laag van gebroken mineraalmengsel een geschikte, waterdoorlatende ondergrond. Deze voorkomt dat de muur ongelijkmatig inzakt en zorgt voor een betrouwbare waterafvoer.

De vereiste diepte van de voorbereiding hangt af van de bodemgesteldheid, de plaatselijke vorstdiepte en de te dragen belasting. Bij zachte, opgehoogde of ongelijkmatige grond kan een diepere uitgraving en een dienovereenkomstig ontworpen fundering nodig zijn. In principe moeten de schanskorven op een doorlopend, volledig vlak oppervlak staan dat het gewicht van de volledig gevulde korven veilig kan dragen.

Controleer bovendien vóór het plaatsen de loop van ondergrondse leidingen, de perceelgrenzen en de geldende bouwvoorschriften. Afhankelijk van de hoogte en de locatie van de muur kan een vergunning, een kennisgeving of andere lokale voorschriften nodig zijn.

3. De afwatering achter de keermuur

Ook al kan water door de stenenvulling heen stromen, mag de afwatering achter de muur niet worden verwaarloosd. De tegengehouden grond bevat fijne deeltjes die in de tussenruimtes van de stenen kunnen binnendringen en de waterdoorlatendheid na verloop van tijd kunnen verminderen. Een geschikt geotextiel tussen de grond en de drainagelaag scheidt de materialen van elkaar, zonder de waterstroom te blokkeren.

Een opvulling van grind of steenslag bevordert de afvoer van het water. Bij zeer vochtige grond of grote hoeveelheden water die vanaf de bovenkant van de talud naar beneden stromen, kan bovendien een afvoerpijp nodig zijn. De afvoer daarvan moet vanaf het begin worden ingepland: een afvoerpijp zonder geschikte afvoer lost het probleem niet op.

De opvulling wordt stapsgewijs in meerdere lagen aangebracht en voorzichtig verdicht. Te krachtig verdichten direct tegen de gabion aan kan de mand vervormen, vooral zolang de steenvulling nog niet volledig is aangebracht en gestabiliseerd.

4. Belastingen boven de muur

Een gazon of een licht beplante bloembed boven de keermuur veroorzaakt niet dezelfde belasting als een parkeerplaats, een zwembad, een tuinhuisje of de fundering van een gebouw. Dergelijke extra belastingen hebben een aanzienlijke invloed op de eisen die aan de dimensionering worden gesteld.

Als er een talud, verkeer of een gebouw in de buurt is, moet een gekwalificeerde deskundige worden ingeschakeld. Dit geldt eveneens voor hoge keermuren, onstabiele grond en gebieden met grote hoeveelheden water. Gabions kunnen relatief eenvoudig worden gemonteerd, maar een keermuur blijft een dragend bouwwerk.

De juiste keuze maken voor gabionmanden en steenvulling

De maaswijdte moet worden afgestemd op de gebruikte stenen. De vulstenen moeten groter zijn dan de openingen in het rooster, zodat ze stevig in de mand worden vastgehouden. Hoekige stenen klemmen zich doorgaans beter vast dan sterk afgeronde kiezelstenen, met name op de zichtbare oppervlakken en bij constructies die aan grotere belastingen worden blootgesteld.

De kwaliteit van de draad is van cruciaal belang voor een constructie die permanent buiten wordt gebruikt. Een thermisch verzinkt oppervlak biedt een goede bescherming tegen corrosie. Een uitvoering met roestlook kan bewust worden gekozen voor een warm en opzettelijk verouderd effect. Deze keuze moet echter worden gemaakt op basis van esthetische en technische overwegingen en mag niet dienen als geïmproviseerde vervanging voor een geschikte corrosiebescherming.

Voor een belastingsdragende steunmuur moeten stevige roosters, passende spiralen of andere geschikte verbindingssystemen worden gebruikt, evenals afstandhouders tussen de tegenoverliggende zijvlakken. Deze onderdelen voorkomen dat de roosters onder de druk van de stenen naar buiten bol gaan staan. Het aantal en de positie mogen niet op gevoel worden gekozen. Houd je aan het montageplan van de beoogde constructie.

Ook het vullen vereist enige zorgvuldigheid. De mooiste stenen kun je met de hand aan de zichtbare buitenzijden plaatsen, terwijl de meer onregelmatige stukken het binnenste gedeelte van de mand opvullen. Verdeel de stenen zo dat er geen grote holtes ontstaan. Een gelijkmatig gevulde mand is stabieler, ziet er mooier uit en vervormt minder snel.

Stap voor stap een gabion-steunmuur plaatsen

Teken eerst het exacte verloop van de muur af met een richtkoord. Controleer de hoogte en uitlijning over de gehele lengte en breng hoeken, uitspringende delen of hoogteverschillen in kaart voordat je de eerste mand plaatst. Een afwijking van slechts enkele centimeters aan het begin wordt over een afstand van meerdere meters duidelijk zichtbaar.

Bevestig vervolgens de roosters op de voorbereide ondergrond en verbind ze met de daarvoor bestemde onderdelen. Plaats de afstandhouders al tijdens het vullen en niet pas aan het einde. Vul de stenen laag voor laag in, controleer regelmatig de uitlijning van de zijvlakken en sluit de deksels zodra de uiteindelijke vulhoogte is bereikt.

Als de muur uit meerdere rijen bestaat, moet de onderste rij volledig gemonteerd, stabiel en correct opgevuld zijn voordat de volgende rij wordt geplaatst. De waterdoorlatende achtervulling wordt tegelijk met de opbouw aangebracht. Op deze manier wordt voorkomen dat de grond tegen de constructie drukt voordat deze voldoende stabiel is.

Bij een project met afwijkende afmetingen voorkomen op maat gemaakte gabions onnodig snijwerk en onnauwkeurige aansluitingen. Lengte, diepte, hoogte, maaswijdte en opbouw kunnen worden aangepast aan het terrein, in plaats van dat het terrein moet worden aangepast aan ongeschikte standaardmodules.

Fouten die een steunmuur verzwakken

Een veelgemaakte fout is dat de gabionkorven direct op onverharde teelaarde worden geplaatst. Deze zakt in, houdt vocht vast en vormt geen betrouwbare ondergrond. Een andere fout is de veronderstelling dat er vanwege de waterdoorlatendheid van de gabions geen drainage achter de muur nodig is. Zonder materiaalscheiding en een gereguleerde waterafvoer kunnen fijne bodemdeeltjes de tussenruimtes verstoppen.

Ook het uiteindelijke gewicht wordt vaak onderschat. De stenenvulling weegt, afhankelijk van het volume, enkele honderden kilogram of aanzienlijk meer. Zorg er daarom voor dat je de toegangsweg voor de levering, de opslagruimte en het transport van de stenen regelt voordat je met de werkzaamheden begint. Vul bovendien nooit vervormde of onvoldoende verbonden manden. Een uitgebolde zijwand is na het vullen moeilijk nog te corrigeren.

Gabiona biedt standaardafmetingen en op maat gemaakte constructies, waarmee de gabionkorven aan het geplande tracé kunnen worden aangepast. Een lage keermuur in de tuin kan met de juiste onderdelen, een goed voorbereide ondergrond en een zorgvuldige vulling prima zelf worden gemonteerd. Zodra er echter grotere hoeveelheden grond moeten worden tegengehouden of extra belastingen moeten worden gedragen, dient de dimensionering vóór de bestelling door een deskundige te worden gecontroleerd.

Een goede keermuur herken je niet alleen aan de schoonheid van de stenen. Doorslaggevend zijn een zorgvuldig voorbereide ondergrond, een betrouwbaar functionerende afwatering en afmetingen die zonder compromissen op de toepassing zijn afgestemd. Neem de tijd voor het opmeten, plan de afwatering ruim van tevoren en kies alle onderdelen die geschikt zijn voor het beoogde doel. Zo begint je project op een solide basis.
